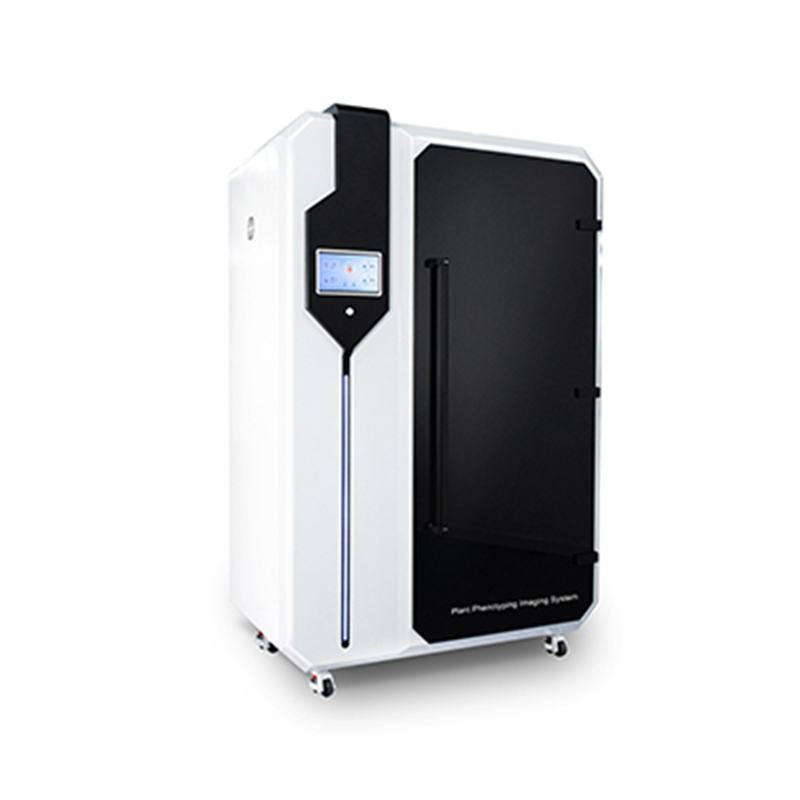

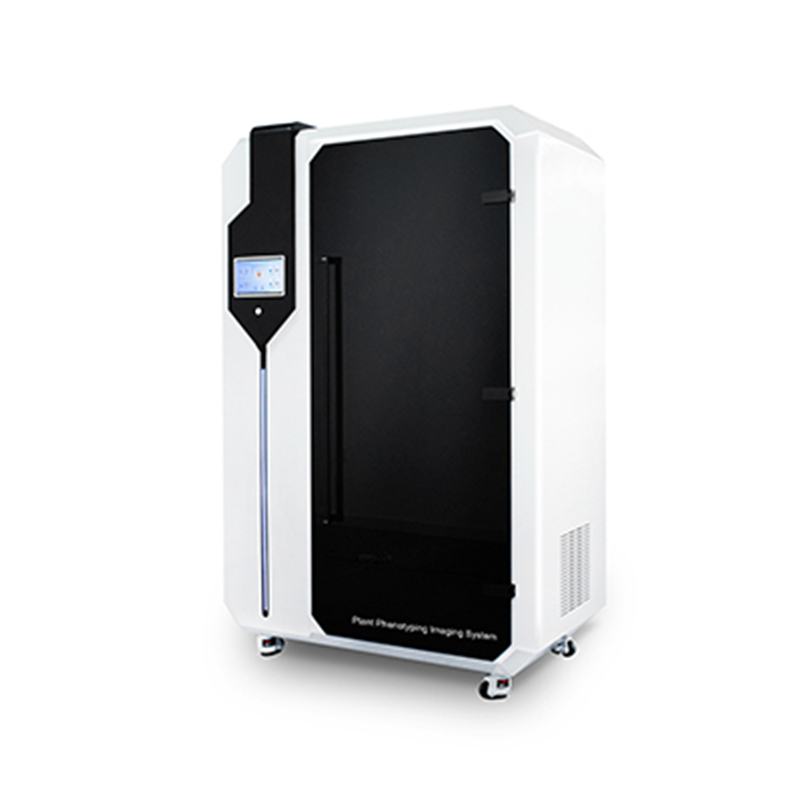

Système de phénotypage des plantes IN-Pheno50
Paramètres de mesure
Morphologie : Largeur frontale de la plante, largeur latérale de la plante, hauteur de la plante, rapport largeur/hauteur, compacité, excentricité, rondeur, rectangularité, rapport d'aspect du rectangle, dimension fractale, longueur totale du squelette, longueur moyenne des bandes, nombre de points d'extrémité, nombre de points de ramification, nombre de niveaux de ramification, angle de ramification, aire projetée vue de dessus, aire projetée vue de côté, rapport d'aire projetée, périmètre de l'enveloppe convexe vue de dessus, périmètre de l'enveloppe convexe vue de côté, rapport de périmètre de l'enveloppe convexe ;
Couleur : (Divisé en vue de dessus et vue de côté) R, G, B, L, a, b (Paramètres de laboratoire par défaut utilisant une source lumineuse D65, angle de vision de l'observateur de 2°), H, S, V, gris ;
Texture : contraste, corrélation, entropie, ASM (moment d’ordre deux), deuxième moment, troisième moment, quatrième moment (moment d’ordre quatre), homogénéité, dissimilarité, variance (variance des niveaux de gris), variance totale, moyenne totale, variance de différence, SSIM (indice de similarité structurelle)
Paramètres techniques
Hauteur de la plante : 300-1000 mm
Largeur de la plante : 100-500 mm
Poids frais de la plante : 100-75 000 g
Dimensions de la boîte : 1400 mm (L) × 830 mm (l) × 2140 mm (H)
Fonctions de l'instrument
1. Adaptation d'image : Le système évalue automatiquement la taille de la plante et capture des images en fonction des résultats de mesure ; pour les très grandes plantes, le système assemble et traite automatiquement les images.
2. Capteurs de température et d'humidité : Les capteurs de température et d'humidité intégrés fournissent un retour d'information en temps réel sur l'environnement interne.
3. Contrôle des instruments : Un écran tactile externe de 10 pouces permet de visualiser la température interne de l’enceinte. Le système contrôle l’humidité, l’intensité lumineuse interne, l’ouverture et la fermeture de la porte, ainsi que l’éclairage externe ; son fonctionnement peut également être piloté par logiciel.
4. Fonctionnement de l'objectif : En fonction de la taille de la plante photographiée, les utilisateurs peuvent utiliser un logiciel pour lever ou abaisser l'objectif et le boîtier de l'appareil photo afin de trouver la position de prise de vue la plus appropriée.
5. Résolution de la caméra : L’unité d’imagerie optique du système prend en charge jusqu’à 12 mégapixels, et les utilisateurs peuvent sélectionner la résolution appropriée selon leurs besoins.
6. Imagerie 3D : À partir de séquences d’images multivues, le système utilise des algorithmes de vision par ordinateur pour générer dynamiquement des modèles 3D haute précision de la plante. Ce modèle permet une mise à l’échelle, une rotation et une translation arbitraires dans l’espace 3D réel, et peut analyser quantitativement les paramètres phénotypiques de la plante lorsqu’elle se trouve au centre de l’espace, tels que sa hauteur, le volume de sa canopée et sa ramification.
7. **Angle et autres caractéristiques structurelles :** Ceci permet de passer de l'observation plane bidimensionnelle à l'analyse stéréoscopique tridimensionnelle.
8. **Téléversement vers le cloud :** Après avoir lié le numéro de l'appareil, les données phénotypiques des plantes analysées peuvent être transmises au cloud, et les utilisateurs peuvent consulter les données du cloud à tout moment.
9. **Mise au point et zoom :** Le système prend en charge la mise au point automatique et manuelle, paramétrable dans les options du logiciel. Il prend également en charge le zoom optique, permettant à l’utilisateur d’ajuster manuellement l’objectif.
10. **Données :** L’interface de mesure et d’enregistrement résume les résultats d’analyse. Un double-clic sur un enregistrement d’analyse affiche les résultats détaillés, et tout résultat d’analyse peut être supprimé.
11. **Exportation :** Les résultats d’analyse individuels peuvent être exportés, ou l’ensemble des résultats d’analyse peut être exporté. Les utilisateurs peuvent également exporter manuellement les vidéos de présentation du modèle 3D.
12. **Révision :** 11. **Ajustements :** L'interface des paramètres du logiciel permet de modifier le chemin d'exportation des résultats d'analyse, le chemin de stockage du modèle et le chemin d'enregistrement vidéo.
12. **Langue :** Permet de basculer en un clic entre le chinois et l'anglais dans l'interface du logiciel.
13. **Le logiciel fournit une sous-routine associée permettant de tester la résolution maximale de l'ordinateur.**
14. **Pesage :** Les plantes sont automatiquement pesées après avoir été placées sur le plateau tournant, et les résultats sont affichés de manière synchrone sur l'interface du logiciel.
15. **Conception de mobilité :** Le logement intégré permet un placement et un déplacement dans n'importe quel endroit intérieur.
16. **Normes de sécurité :** L'instrument est équipé de divers commutateurs de détection, capteurs et limiteurs conformément aux spécifications de conception afin d'éviter les erreurs de manipulation de l'utilisateur ou les problèmes de surcourse.
17. **Système informatique :** Système d'exploitation Windows, carte graphique NVIDIA (minimum 8 Go de VRAM), au moins 8 Go de RAM, processeur CPU i5 minimum.
